Raspberry Pi Üzerindeki Pinler

Raspberry Pi


Raspberry Pi Üzerindeki Pinler Bağlantı Noktaları

Raspberry Pi ile fiziksel projeler (LED yakmak, para kanalı ile çalışmak, ...) yapmak istiyorsanız ve projenizde kullanacağınız devre elemanlarını Raspberry Pi cihazınıza nasıl bağlayacağınızı bilmiyorsanız gelin hemen sizlere Raspberry Pi 3, 4 üzerinde bulunan pinleri ve ne işe yaradıklarını gösterelim.

Raspberry Pi 4 Pinleri

Kırmızı olan pinler enerji çıkış pinleri olup kimisi 3.3V kimisi ise 5V değerinde enerji çıkışı sağlıyor.
Bu enerji pinleri sayesinde cihazınıza soğutucu fan gibi aparatlar bağlayabilirsiniz ve beslemesini yapabilirsiniz.

Siyah ile gösterilen ve GND yazan pinler toprak hattı olarak tanımlayabiliriz ve bunlar - çıkışlarıdır.
Kırmızı ile gösterilenler bir pilin + ucunu gösterirken siyah ile gösterilen GND pinleri pilin - kutbunu temsil etmektedir.

GPIO yazan pinler veri aktarım pinleridir, daha doğrusu veri pinleridir ve Python kullanarak bu pinleri yönetebilirsiniz.
RPI.GPIO kütüphanesi ile yada GPIOZERO kütüphanesi yardımı ile Python kodlarınızı yazarak bu pinler ile cihazınıza bağladığınız elemanları kontrol edebilirsiniz.

GPIZERO ile örnek LED yakma kodu

from gpiozero import LED
ledPin= LED(14)
ledPin.on()

Beyaz ile gösterilen ve DNC yazan pinler "Bağlanma" diye geçen pinlerdir ve şu an için kullanılmıyorlar.

Hadi gelin bu pinleri biraz daha detaylı bir şekilde görelim.

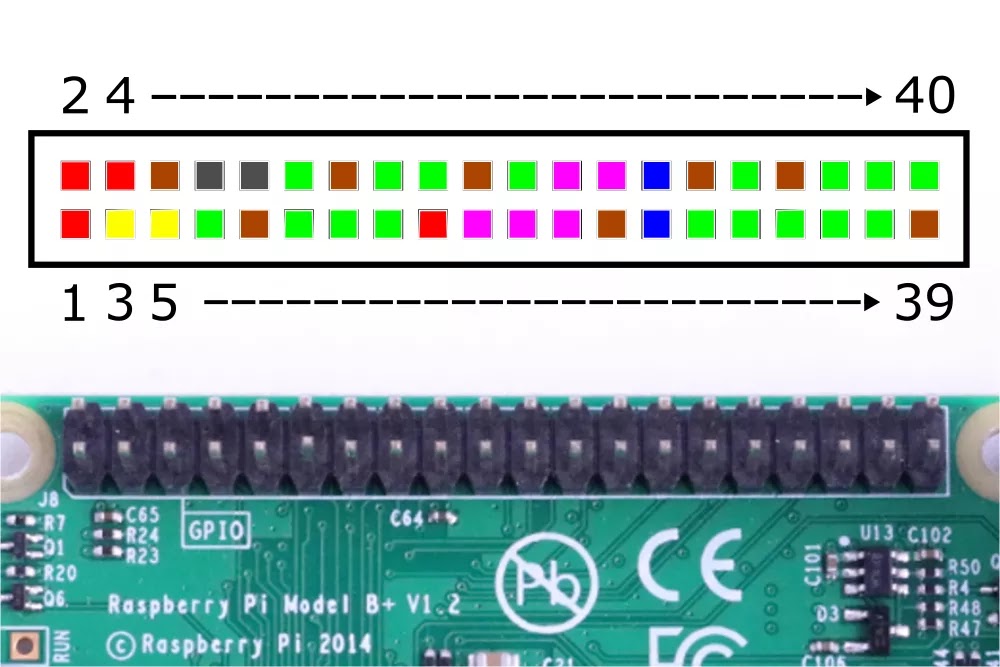

Raspberry Pi 4 Pin Numaralandırması

Pinlerimiz bu şekilde numaralandırılıyor, sol 1 sağ 2 sol 3 sağ 4 şeklinde gidiyor..

Raspberry Pi 4 Enerji Pinleri

Bütün enerji ve toprak pinlerimiz bu şekilde gözüküyor.

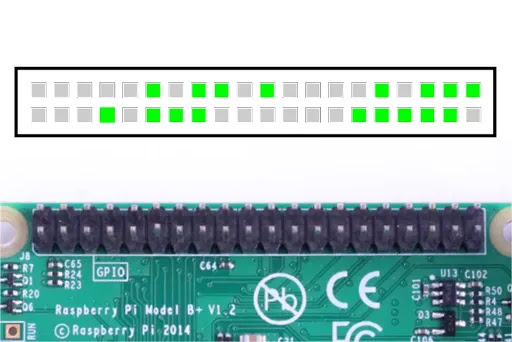

Raspberry Pi 4 Giriş Çıkış Pinleri

Giriş çıkış pinlerimiz de böyle.

Raspberry Pi 4 L2C

Raspberry Pi üzerinde l2c ile haberleşme yapmanızı sağlayan pinler de bunlardır.

Raspberry Pi 4 UART

Raspberry üzerinde UART haberleşme pinlerimiz bu şekilde.

Raspberry Pi 4 SPI

Raspberry SPI veri pinlerimiz de bu 5 adet pin ile sağlanıyor.

Raspberry Pi 4 DNC

Raspberry Pi tarafından DNC yani "Do Not Connect" adı verilen yani bağlanma denilen pinler de bu ikisidir. Tabi ilerleyen zamanlarda belki Raspberry pi tarafından bu pinlere de bir görev atanabilir.
